HIROSE超薄・省空间 FPC连接器FH64MA系列

发布日期:2018-06-26  浏览次数:1795

HRS “FH64MA系列”是追求极致超薄、节省空间(高度0.5mm、触点间距0.25mm、纵深3.15mm)的FPC用连接器。尤其是在智能手机领域,高度仅为0.5mm的FPC用连接器有助于节省内部空间并实现超薄化。

实现“高性能化”和“超薄化”的设计(显示屏连接方式的变化)

伴随智能手机的高性能化、多功能化的进展,主板上可用的安装空间比以前更加狭窄。针对这个问题,有代表性的解决方法是改变显示屏的连接方式。各个公司都将以往的“(1) 将显示屏和触摸屏分别连接到主板的方式”变更为“(2) 将触摸屏中继连接在显示屏上的方式”。


但是在变更为“(2) 将触摸屏中继连接在显示器上的方式”时,为了配合连接器周边的驱动器IC和芯片部件,必须使用与其高度相配的超薄连接器。FH64MA系列就是与周边部件高度(0.55mm MAX)相配的,高度为0.5mm (0.55mm MAX)的FPC用连接器。超薄这一特点有助于实现智能手机的超薄化。



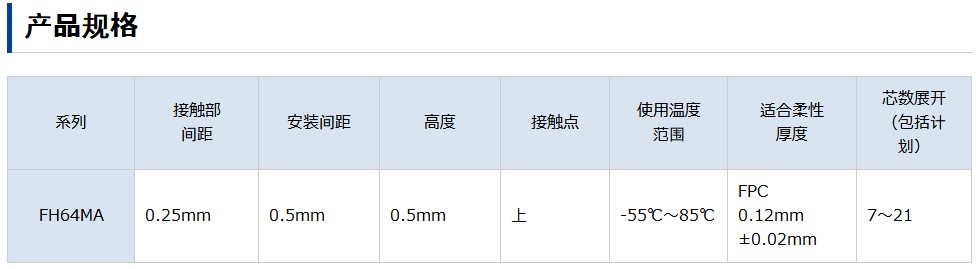

特点 超薄・省空间 FPC连接器FH64MA系列

产品超薄化。有效利用空间(超薄、节省空间)

FH64MA系列的尺寸为“高度0.5mm、触点间距0.25mm、纵深3.15mm”。结构紧凑,与智能手机中使用的主要部件的高度相配,有助于产品的小型化。主板上设有多个FPC,可以利用超薄连接器的特点,将FH64MA系列安装在FPC与主板间的狭窄死区里,实现空间有效利用的最大化。

即使在左右间距偏移及斜上方倾斜时,也能通过导槽滑顺插入FPC(卓越的FPC插入性)

FH64MA系列带有嵌合导槽,可以应对FPC偏移及斜上方插入的操作。超薄及卓越的FPC插入性也适用于机器人自动装配。

双重锁定防止FPC脱出(高度的FPC保持力)

在锁定状态下,金属固定件夹紧FPC凸耳,下侧端子上的尖锐突起嵌入FPC增强板。依靠这两个结构保证高度的FPC保持力。11芯型的水平方向FPC保持力为6.4N。
