HRS 超薄・省空间 FPC连接器FH64MA系列
发布日期:2018-04-23 浏览次数:3015
随着智能手机向高性能化和多功能化趋势发展,如何在智能手机有限的内部空间里实现高性能与多功能,是设计者面临和不得不解决的一大课题。
此外,使用有机EL显示屏时,如果不对驱动器IC和芯片部件,以及包括连接器在内的其他电子部件也进行超薄化处理,就无法发挥出有机EL显示屏的超薄优势。

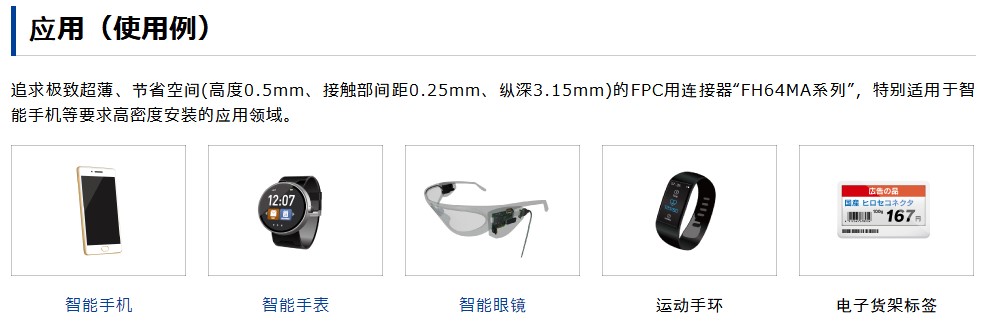

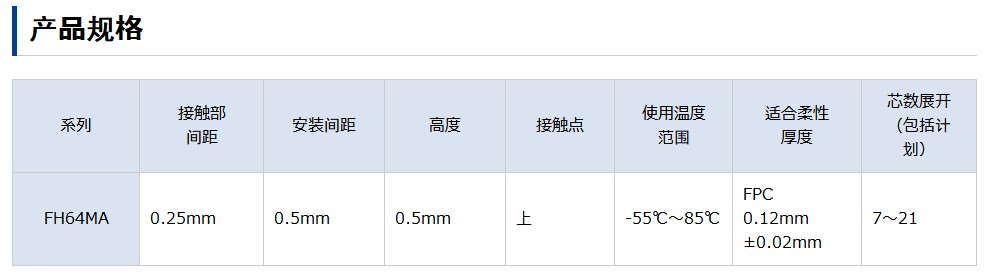

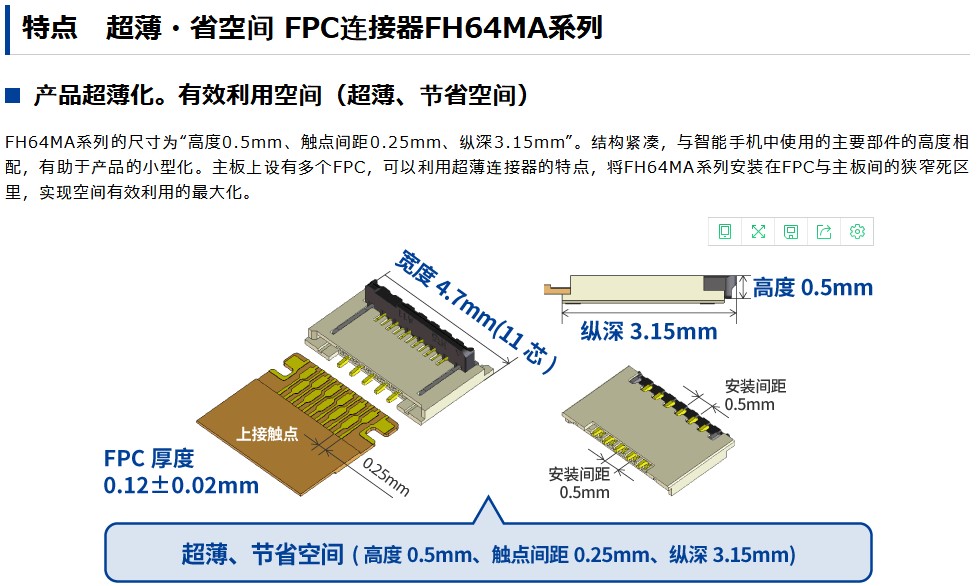

“FH64MA系列”是追求极致超薄、节省空间(高度0.5mm、触点间距0.25mm、纵深3.15mm)的FPC用连接器。尤其是在智能手机领域,高度仅为0.5mm的FPC用连接器有助于节省内部空间并实现超薄化。
实现“高性能化”和“超薄化”的设计(显示屏连接方式的变化)
伴随智能手机的高性能化、多功能化的进展,主板上可用的安装空间比以前更加狭窄。针对这个问题,有代表性的解决方法是改变显示屏的连接方式。各个公司都将以往的“(1) 将显示屏和触摸屏分别连接到主板的方式”变更为“(2) 将触摸屏中继连接在显示屏上的方式”。

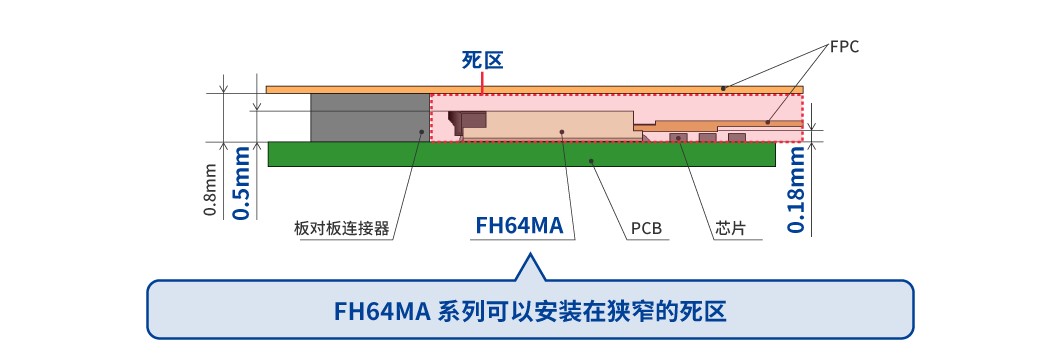

但是在变更为“(2) 将触摸屏中继连接在显示器上的方式”时,为了配合连接器周边的驱动器IC和芯片部件,必须使用与其高度相配的超薄连接器。FH64MA系列就是与周边部件高度(0.55mm MAX)相配的,高度为0.5mm (0.55mm MAX)的FPC用连接器。超薄这一特点有助于实现智能手机的超薄化。
