PCB板在设计后容易出现的几种故障原因分析

在设计和制作PCB板的过程当中，设计画图时不仅需要避免因设计失误而导致问题的出现，还需要防止PCB板在制加工时出现问题，下面就对PCB板设计后容易出现的几种故障分析其原因。

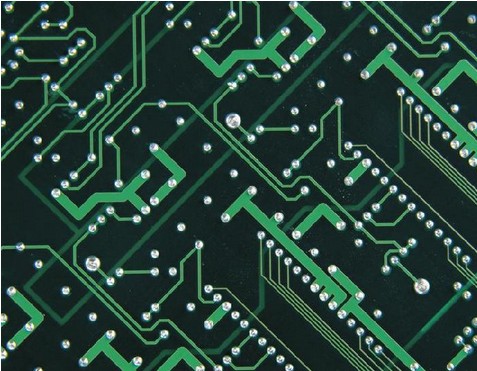

1、PCB板短路

这一问题是会直接造成PCB板无法工作的常见故障之一，而造成这种问题的原因有很多，下面逐一进行分析。造成PCB短路的最大原因，是焊垫设计不当，此时可以将圆形焊垫改为椭圆形，加大点与点之间的距离，防止短路。PCB零件方向的设计不适当，也同样会造成板子短路，无法工作。如SOIC的脚如果与锡波平行，便容易引起短路事故，此时可以适当修改零件会掉，故易因此而造成短路，需将焊点离开线路2mm以上。

除了上面提及的原因之外，还有一些原因也会导致PCB板的短路故障，例如基板孔太大、锡炉温度太低、板面可焊性不佳、阻焊膜失效、板面污染等，都是比较常见的故障原因，工程师可以对比以上原因和发生故障的情况逐一进行排除和检查。

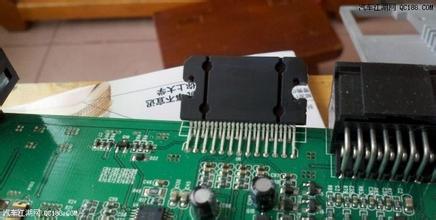

2、PCB板上出现暗色及粒状的接点

PCB板上出现暗色或者是成小粒状的接点问题，多半是因于焊锡被污染及溶锡中混入的氧化物过多，形成焊点结构太脆，须注意勿与使用含锡成份低的焊锡造成的暗色混淆。

而造成这一问题出现的另一个原因。是加工制造过程中所使用的焊锡本身成份产生变化，杂质含量过多，需加纯锡或更换焊锡。斑痕玻璃纤维积层物理变化，如层与层之间发生分离现象，但这种情形并非焊点不良，原因是基板受热过高，需降低预热及焊锡温度或无判断力加基板行进速度。

3、PCB焊点变成金黄色

一般情况下PCB板的焊锡呈现的是银灰色，但偶尔也有金黄色的焊点出现。造成这一问题的主要原因是温度过高，此时只需要调低锡炉温度即可。
